DIALux作为一款广泛应用于建筑照明设计、道路照明规划以及室内外光环境模拟的软件工具,以其强大的光学计算引擎和可视化界面深受照明设计师与电气工程师的喜爱。无论是对建筑照明标准的校核,还是对灯具选型方案的仿真评估,DIALux都能提供精确的照度计算结果和可交付的设计输出。本文围绕“DIALux怎么计算照度值DIALux怎么设置计算网格”展开,深入分析DIALux在照度计算流程中的关键参数设定、计算面管理以及网格策略配置,帮助使用者掌握从建模到数据输出的完整照明仿真过程。
一、DIALux怎么计算照度值
照度值(Illuminance)是照明设计中的核心参数,通常以lux为单位,用于评估工作区域或观察面上的光照强度。在DIALux中,照度计算是基于光源发光特性、空间材质反射率、安装位置及几何建模等多因素综合得出的模拟结果。其计算过程可细分为以下几个关键步骤:
1.导入灯具光源文件
-使用具有IES、LDT格式的灯具光度文件导入至项目中,确保每个灯具拥有真实的光强分布数据。
-利用DIALux内置的灯具数据库或制造商插件(如Zumtobel、Philips)可快速加载市面主流产品型号。

-所有导入的灯具会包含光通量(Lumen)、配光曲线、光束角、UGR值等参数,直接影响最终照度值。
2.设置房间几何与表面反射率

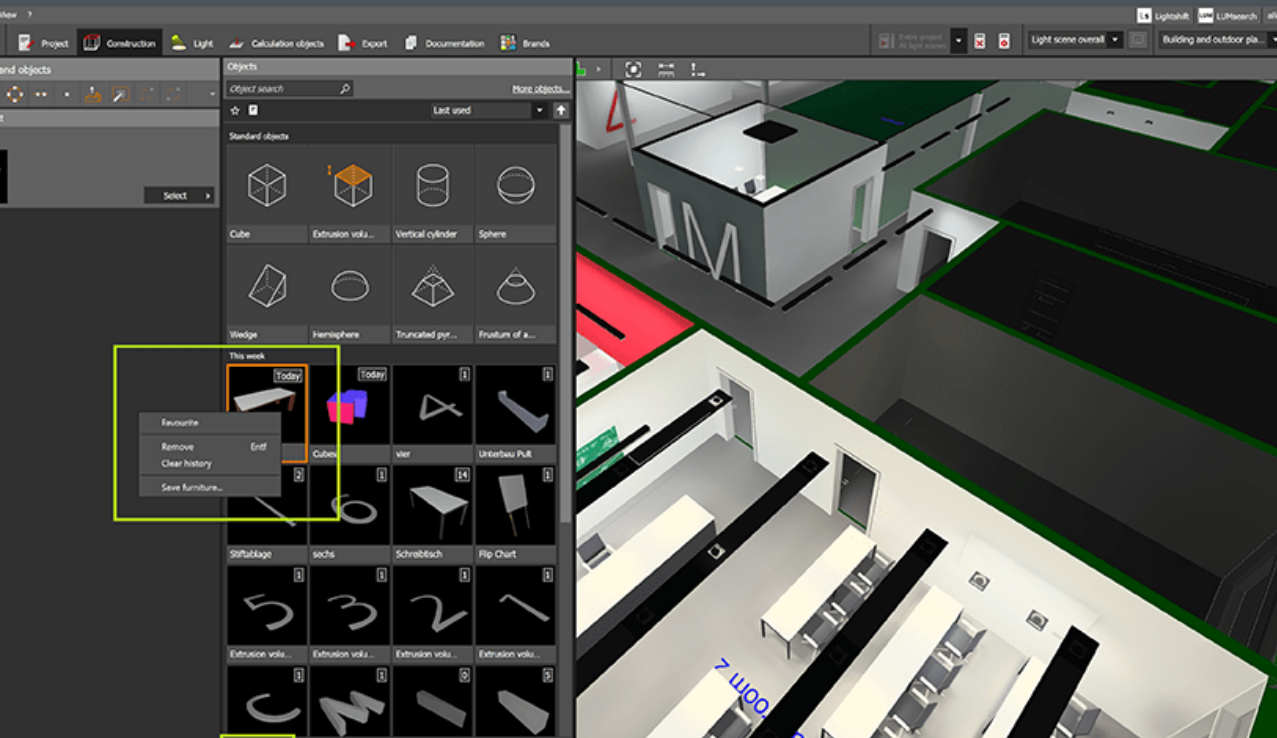

-在建模阶段通过构建Room、Building、Site等对象,定义墙体、天花、地面等结构面;
-每个表面都应根据材质赋予不同反射率,例如:天花板(0.7),墙面(0.5),地面(0.2),这会影响间接光分布计算。
3.布置灯具并定义安装参数
-将灯具按设计意图布置在天花或支架上,可设定挂装高度、倾角、间距等安装几何参数;
-选择等距布灯、环形布灯等几何模式以匹配空间布局,如办公区、走廊、展厅等区域光环境需求不同。
4.指定计算面(CalculationSurface)
-用户需手动添加工作面或水平面作为计算照度的参考面,例如:办公桌面一般设置在0.75m高;
-计算面可以是矩形、自由多边形,支持垂直、倾斜等方向,适用于墙面、看板、装置表面照明分析。
5.运行照度计算并查看结果

-通过点击“StartCalculation”启动模拟,软件会基于辐射传输模型对直接照明与间接反射进行光线追踪计算;
-计算完成后,可在结果面板查看水平照度、平均照度(Eavg)、最小照度(Emin)、最大照度(Emax)以及均匀度(Emin/Eavg)等关键指标;
-支持以等照度线(Isoluxlines)、热图、数值表格等形式展示,方便对照照明标准(如EN12464、GB50034)进行合规性验证。
二、DIALux怎么设置计算网格
计算网格(CalculationGrid)是照度分析中的采样布点方式,直接决定了照度结果的分辨率与精度。网格配置越合理,模拟结果越接近实际场景,但同时也会影响计算速度和模型负载。因此,合理设置计算网格是实现“精度与效率兼顾”的关键。以下是设置流程与技巧:
1.进入计算面设置界面
-在创建房间或计算面后,右键选中并点击“EditCalculationSurface”进入编辑界面;
-可选用“RectangularGrid”、“CircularGrid”或“PolygonGrid”方式,根据计算面形状选取合适类型。
2.配置网格间距(GridSpacing)
-一般建议将网格间距设为空间最小特征长度的1/5~1/10,以捕捉光照分布变化;
-例如办公室照明中建议设置间距为0.25m至0.5m,确保细节区域的光照采样密度;
-对于重点区域如手术台、展柜等场景,可将网格进一步缩小至0.1m提升计算精度。
3.调整网格布点方向与覆盖范围
-用户可设定网格相对于房间坐标的旋转角度,以对齐家具或空间方向;
-覆盖范围可通过拉伸边界手动控制,以聚焦分析核心区域或避免墙边、障碍物等非重点区干扰数据均匀度分析。
4.启用UGR与均匀度计算
-在网格设置中启用“UnifiedGlareRating”参数时,系统会自动分析眩光等级,常用于办公照明、教室设计等;
-设置“MinimumMaintainedIlluminance”与目标均匀度标准(如>0.6)可作为性能预警,指导设计调整。
5.保存模板与批量复制
-对于多个楼层或重复空间,DIALux允许将设置好的网格模板批量应用,节省重复操作时间;
-建议使用命名规范管理各计算网格,方便后续报告导出与设计审查。
三、DIALux计算结果偏低或不稳定怎么排查和修正?
在完成照度计算后,有时用户会发现结果与预期存在偏差,或某些区域出现突变、断层等问题,影响设计可靠性。这些问题往往不是灯具性能本身,而是模型设置或计算策略造成。以下是常见异常现象与解决方案:
1.结果偏低的常见原因及修正方法
-反射率设定过低:墙面与天花板若未设定合适反射率,会导致间接光贡献不足,提升反射面参数可改善整体照度;
-遮挡物影响未剔除:如家具模型遮挡计算面,可通过设置为“非遮挡对象”或将其设为透明材质;

-灯具挂高或光束角错误:灯具安装高度设置过高,或选用光束角过小型号,可能导致光线未完全覆盖计算面,应调整灯具布局或参数。
2.局部网格“空洞”或照度跳变现象
-多由网格间距设置过大或边缘采样点落入墙面、模型边界引起,建议缩小网格间距并手动微调边界;
-某些斜面或垂直面照度误差较大时,可使用“面法线方向对准光源”策略重新布置计算面角度。
3.异步光源交叠引发照度叠加异常
-多个灯具重叠布置时,若未正确设置光通量或同一空间被重复布灯,可能引起照度值失真,需审查灯具列表与布置层次。
4.重新计算与比对分析
-可通过开启“VerificationMode”与不同版本光源、材质配置做对比仿真,找出模型敏感点;
-将结果导出至Excel,结合照度坐标点位进行空间热力分布分析,辅助发现问题区域。
总结
通过合理配置灯具参数、精确布置计算面并优化网格策略,用户可以借助DIALux实现高精度、符合标准的照明设计仿真。本文从“DIALux怎么计算照度值DIALux怎么设置计算网格”两个核心角度出发,深入讲解了实际操作流程、技巧与常见问题排查思路。对于复杂项目而言,进一步结合DIALuxEvo的多场景布局管理、多灯具对比分析能力,还能实现更高层次的照明策略优化和能效评估,助力照明设计全面数字化、智能化升级。
